产品详情
单频激光器噪声测试仪
产品详情

产品简介:

低噪声单频激光器在超高分辨率成像、超高速率通信、超高精度传感等领域具有广泛的应用前景,对其噪声特性的表征与测试具有不可忽视的基础性和重要性。

  为此,南京聚科光电技术有限公司研发了一种新的低噪声单频激光器相频噪声特性的测试设备,该设备基于自研专利技术,使低噪声单频激光器的测试简化为:只需要一台激光器,不需要先验的噪声模型,不再需要额外的主动控制手段保持正交性,不需要很长的光纤,就能完整测试所有相位频率噪声参量。

  同时该仪器还使用多级噪声控制技术,突破频谱分析仪约30dB 噪声系数对-143dBc/Hz 以下激光相对强度噪声测量的限制,可以实现-158dBc/Hz 的相对强度噪声测量。

应用领域:

  可用于光传感、光通信、光探测等领域的各类激光光源噪声特性的测试与表征。

产品特性:

  可以进行单频激光器相频特性所有参数的完整测试及其物理意义的完整解读:包括RIN、频率/相位噪声、频率/相位噪声功率谱密度、不同测量时间下的线宽等。

1、超低噪声

2、全自动

3、无需低噪声参考源

4、测试仪自带的4通道、16bits的ADC可以用作高精度示波器

技术参数:


项目

参数

型号

N1801A


主要功能

主要功能模块包括:RIN、相位噪声/频率噪声(FN/PN)、相位噪声功率谱、线宽计算、噪声类型分析、调谐函数计算

待测激光波长范围

C波段(其他波长可定制)

频谱频率范围

RIN:   10kHz ~ 40MHz

FN/PN:   10Hz ~ 1MHz

输入激光功率

0   dBm for RIN10 ~ 13 dBm for FN/PN

相对强度噪声(RIN)噪声本底

-155   dB/Hz @>1 MHz

相位/频率噪声

噪声本底

10   Hz

100   Hz

1 kHz

>10   kHz

10   Hz/Hz

4   Hz/Hz

2   Hz/Hz

1   Hz/Hz

线宽

最小洛仑兹本征线宽

<10   Hz

积分时间

1   ms ~ 1 s (更多范围由待测激光器噪声水平决定)

附属功能

4通道、16bits高精度示波器功能

数字频谱分析

工作温度

10~40

供电电源

220   V / 50 Hz12 V电池

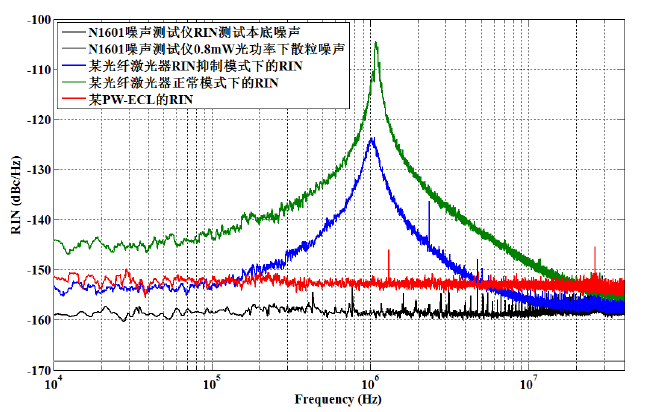

典型测试结果:
